新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車

新能源純電動汽車簡介：

純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。

純電動專用車優點：

(1) 零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。

(2) 能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車， 其能量利用效率比經過精煉變?yōu)槠?，再?jīng)汽油機驅動汽車的要高。

(3) 結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。

(4) 噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。

(5) 原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。

(6) 移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

壓縮垃圾車介紹及性能特點：

**技術：采用國內**技術高強度的 U 形整體成型桁槽，作為垃圾推板的活動導軌，受壓能力強，抗變形能力好。

污水分離：采用導流式污水收集裝置，可將填料器與垃圾箱體之間因密封膠條失效而滲漏的污水引流**專用污水收集箱中，有效防止因污水泄漏而造成的二次污染。

容積更大：垃圾箱體采用弧形設計，美觀，結構性能強，有效容積大。

高強度鋼板：垃圾箱等主要部件采用上海寶鋼產 B480GNQR 高強度耐候鋼板制作，整體結構性能突出，抗沖擊性能強。

液壓密封：填裝器與箱體結合部結構合理，采用液壓鎖緊全密封技術，密封性能好。 二級自鎖：填料器具有舉升油缸自鎖功能，同時配合安全棒進行二級保護、安全可靠。緊急制動：具有全車緊急制動按鈕。

多重操作：可選裝 240L（單桶、雙桶）或 360L、660L 標準桶提升翻轉機構，也可選裝掛桶、落地式翻斗、擺臂斗機構。具備自動、手動雙套操縱方式，能在駕駛室、車廂中部、車廂后部等多位**垃圾車作業，方便高效。

1          產品簡述

1.1     產品簡述

東風純電動壓縮垃圾車是在東風純電動二類底盤的基礎上，加裝垃圾箱、垃圾填充器、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾處理、轉運作業車。

工作原理：整車為全密封型，自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。

1.1     使用場景

該產品適用于城市主干道、公路、小區、工廠、垃圾轉運**等場地的垃圾處理、轉運工作。

2、產品性能特點

2.1 、產品性能特點

（1） 弧形箱體，大大增加箱體容積，增加整車美觀程度。

（2） 底盤電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。

（3） 油泵采用國內知名品牌海普瑞斯液油泵，加裝壓實閥，增加壓縮密度、提高裝載量。裝載量相當于同噸級排非壓縮垃圾的兩倍半。

（4） 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，多路閥采用中外合資品牌， 海普瑞斯多路閥，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低， 自動顯示故障碼，方便維護維修。

（5） 作業自動化：采用光電開關加時間雙系統**，帶一鍵卸料，帶無線遙控裝置，全部填裝排卸作業中只需司機一人操作，可設定全自動和半自動 2 種操作模式，不僅減輕環衛工人的勞動強度， 而且大大改善了工作環境。

（6） 作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。

（7） 翻轉機構：可選裝配置帶垃圾筒（或斗）的翻轉機構。

2.2 、產品優勢

（1） 由于壓縮式垃圾車上裝結構復雜，自質量較大，降低壓縮式垃圾車自質量，提高其 載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質 量，同時有利于改善液壓系統的工作性能。

（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。

（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。

2.3 、注意事項：

1、 作業時應避免無關人員靠近車輛，特別是車輛后部。

2、 垃圾應均勻放入填料斗中，不要集中在一側，使車輛**偏移，或者在填料口斗口沿垃圾堆放過高，影響壓填垃圾和垃圾在垃圾箱內均勻分配。

3、 壓填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業， 清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，

4、 卸料作業舉升、落下填充器時要確認周?chē)陌踩髦氐剡M(jìn)行操作，切勿在斜坡上舉升填裝器， 否則易**后移造成翻車事故。

5、 填充器在沒有落下且鎖止前，不得進入正常行駛。

2.4 、底盤

底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1)                       動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2)                       駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等 10 余處儲物空間，帶來舒適駕乘體驗；

(3)                       整車輕量化設計，**總質量為 12495kg；

(4)                       搭載 229kWh 大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

（6）  配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。

（7）    零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

（8）        底盤承載能力強：后雙胎、軸距多樣化        **爬坡度超 20%，適合各種路況作業

（9）        上裝取電范圍廣，適合各類環衛車改裝

（10）        轎車化內飾及舒適性設置，電子化操控

（11）       安全可靠：配置億緯動力國內高端電池品牌

（12）        增配置：電源總開關，電池加熱系統

（13）        整車配置電量大，長時間作業無憂慮

3、產品主要技術參數

3.1 、車型基本參數表

公告型號	CL5120ZYSBEV 型純電動壓縮式垃圾 車	外形尺寸	8280 8780x2400x2520
底盤型號	EQ1121KACEV	上裝容積	8 方
總質量	12495	上裝電動機額定功率	50KW
整備質量	8790	上裝每小時消耗電量	40KWH
軸距	4200/4700	建議充電樁功率	120KW
輪胎	255/70R22.5 16PR	充電時間（建議功率下）	約 2 小時
軸數	2	備注：1、該車技術階段為發展期,可在全國銷售;2、專用裝置為垃圾箱體、卸料機構,主要用于收集、轉運垃圾作業功能 3、.裝備具有衛星定位功能的行駛記錄儀;4、儲能裝置種類/ 生產企業:磷酸鐵鋰蓄電池/湖北億緯動力有限公司;5、電機的額定/峰值功率分別 為:150kW/220kW;8、ABS 型號:CM4XL-4S/4M,生 產廠家為:廣州瑞立科密汽車電子股份有限公司.
底盤電機**功率	150kW/220kW
電池組額定電壓	499.2 v
電池電量	229 KWH
底盤滿載續航里程	430KM
電池類別	磷酸鐵鋰
電池品牌	億緯動力
燃料種類	純電動
環保
免征

3.2 、底盤基本參數表

項目	參數	備注
整車公告	CL5120ZYSBEV
底盤公告	EQ1121KACEV	/
整車尺寸	8780*2400*2520	/

軸距		4700	/
前/后懸		1180/2390	/
前/后輪距		1930/1805	/
二類底盤整備質量		5600	/
**總質量		12495
整車整備質量		8790	/
**車速（km/h）		90	/
續駛里程		430	滿載 40km/h 等速
充電時間		60	20%-90%soc （ 雙 **）
0-50km 加速性能		≤12	滿載
制 動性能	制動距離	≤8.5	滿載 30km/h 初速度
	平均減速度（m/s2）	≥6
	制動穩定性	不超過 3m 試驗通道
駐車制動坡度（%）		≥18	滿載

車型底盤配置表：

系統	項目	配置情況
	車型	13 噸中卡底盤
車身	駕駛室	東風凱普特 K 系列 2020 款單排駕駛室
	乘載人數	3
電機	類型	永磁同步
	額定/峰值功率（kW）	150/220
	額定/峰值扭矩（Nm）	1250/2500
	額定/峰值轉速	1146/3300
	冷卻方式	水冷
電控	電機**器	單體版 MCU

	集成**器	油泵 DC/AC、氣泵 DC/AC、DC/DC、 PDU、上裝取電接口
	冷卻方式	水冷
動力電池	電池電量（kWh）	229.63
	電芯類型	磷酸鐵鋰
	溫控系統	水循環熱管理系統
底盤系統	車架幅面尺寸	232*65
	車架寬度	800
	前板簧	8
	后板簧	10+7
	減震器	雙向筒式減震器
	前橋	4.2t 工字梁前橋
	后橋	9t 沖壓焊接整體式后橋
	主減速比	5.86
	輪胎規格	255/70R22.5-16PR
	方向機類型	機械循環球式
	方向助力型式	電動液壓助力
	制動型式	氣制動
	行車制動器	鼓式制動器
	駐車制動器	彈簧儲能式
功能配置	空調	單冷空調+PTC 暖風
	安全配置	ABS
	其他功能	數據采集終端（ T-box ）； 液晶 CAN  儀 表；倒車?yán)走_(dá)；定速巡航

3.3 、 整車專用參數表

箱 體參數	箱體厚度 /涂層	5mm/（罐體內部做防銹涂層）
	箱體容積		8m3
	罐體材質	Q235 碳鋼

上裝 電機	類型		永磁同步電機
	冷卻方式		水冷
專用參數	操作方式		遙控、手動、電動
	驅動方式		永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行 駛系統無任何關聯，用車體驗感**。
	液壓油缸	型式	焊接式液壓油缸
		品牌	海普瑞斯
	氣控閥		漢晟
	液壓閥組		中梅/海普瑞斯
	上裝**器		漢晟
	填充器		CL-XLY

整車技術參數
產品**	程力牌	公告批次	334
產品名稱	純電動壓縮式垃圾車	產品型號	CL5120ZYSBEV
總質量(Kg)	12495	罐體容積(m3)
額定載質量(Kg)	3510	外形尺寸	8280,8780x2400x2520
整備質量(Kg)	8790	貨廂尺寸	xx
額定載客(人)		準拖掛車總質量(K g)
接近角/離去角(°)	21/13	前懸/后懸	1180/2390
軸荷(Kg)	4000/8495	**車速(Km/h)	90
備注	1、該車技術階段為\"發展期\",可在全國銷售;2、專用裝置為垃圾箱體、卸料機構,主要用于收集、轉運垃圾作業功能;3、整車長度/前懸/軸距/后懸/后伸(單位:mm):8780/1180/4700/2390/510;828 0/1180/4200/2390/510;4、側防護裝置的材質為鋁合金,連接方式為螺栓連接;后防由專用裝置代替    后防護,離地高度 495mm ;5、.裝備具有衛星定位功能的行駛記錄儀;6、儲能裝置種類/生產企業: 磷酸鐵鋰蓄電池/湖北億緯動力有限公司;7、電機的額定/峰值功率分別為:150kW/220kW;8、ABS 型號:CM4XL-4S/4M,生產廠家為:廣州瑞立科密汽車電子股份有限公司.
底盤技術參數

底盤型號	EQ1121KACEV	底盤品牌	東風牌
生產企業	東風汽車股份有限公司	生產地址	湖北省襄陽市
軸數	2	輪胎數	6
軸距	4200,4700
輪胎規格	255/70R22.5 16PR
鋼板彈簧片數	8/10+7
前輪距	1930	后輪距	1805
燃料種類	純電動	排放依據標準
發動機型號	發動機生產企業	排量	功率(Kw)
TZ400XSD16	成都中車電機有限公司	0	220

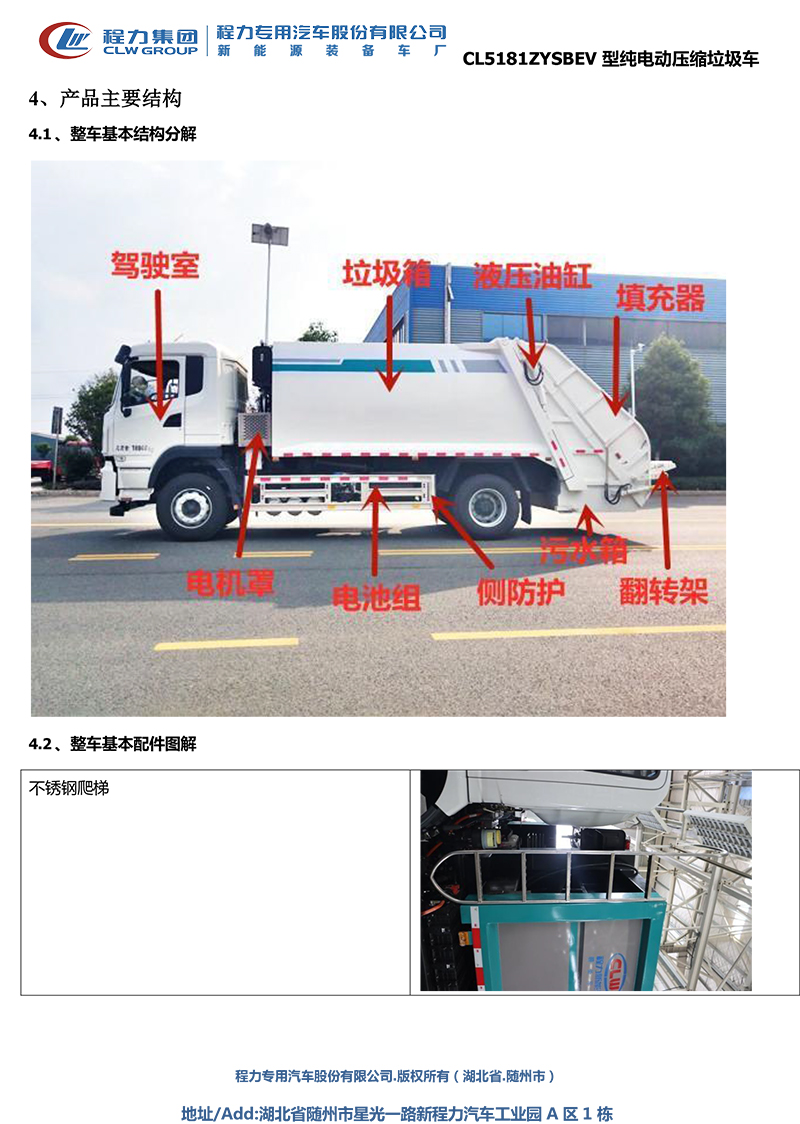

4、產品主要結構

4.1 、整車基本結構分解
