新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車

新能源純電動汽車簡介：

純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。

純電動專用車優點：

(1) 零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。

(2) 能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車， 其能量利用效率比經過精煉變?yōu)槠?，再?jīng)汽油機驅動汽車的要高。

(3) 結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。

(4) 噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。

(5) 原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。

(6) 移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

壓縮垃圾車介紹及性能特點：

**技術：采用國內**技術高強度的 U 形整體成型桁槽，作為垃圾推板的活動導軌，受壓能力強，抗變形能力好。

污水分離：采用導流式污水收集裝置，可將填料器與垃圾箱體之間因密封膠條失效而滲漏的污水引流**專用污水收集箱中，有效防止因污水泄漏而造成的二次污染。

容積更大：垃圾箱體采用弧形設計，美觀，結構性能強，有效容積大。

高強度鋼板：垃圾箱等主要部件采用上海寶鋼產 B480GNQR 高強度耐候鋼板制作，整體結構性能突出，抗沖擊性能強。

液壓密封：填裝器與箱體結合部結構合理，采用液壓鎖緊全密封技術，密封性能好。 二級自鎖：填料器具有舉升油缸自鎖功能，同時配合安全棒進行二級保護、安全可靠。緊急制動：具有全車緊急制動按鈕。

多重操作：可選裝 240L（單桶、雙桶）或 360L、660L 標準桶提升翻轉機構，也可選裝掛桶、落地式翻斗、擺臂斗機構。具備自動、手動雙套操縱方式，能在駕駛室、車廂中部、車廂后部等多位**垃圾車作業，方便高效。

1          產品簡述

1.1     產品簡述

東風純電動壓縮垃圾車是在東風純電動二類底盤的基礎上，加裝垃圾箱、垃圾填充器、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾處理、轉運作業車。

工作原理：整車為全密封型，自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。

1.1     使用場景

該產品適用于城市主干道、公路、小區、工廠、垃圾轉運**等場地的垃圾處理、轉運工作。

2、產品性能特點

2.1 、產品性能特點

（1） 弧形箱體，大大增加箱體容積，增加整車美觀程度。

（2） 底盤電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。

（3） 油泵采用國內知名品牌海普瑞斯液油泵，加裝壓實閥，增加壓縮密度、提高裝載量。裝載量相當于同噸級排非壓縮垃圾的兩倍半。

（4） 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，多路閥采用中外合資品牌， 海普瑞斯多路閥，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低， 自動顯示故障碼，方便維護維修。

（5） 作業自動化：采用光電開關加時間雙系統**，帶一鍵卸料，帶無線遙控裝置，全部填裝排卸作業中只需司機一人操作，可設定全自動和半自動 2 種操作模式，不僅減輕環衛工人的勞動強度， 而且大大改善了工作環境。

（6） 作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。

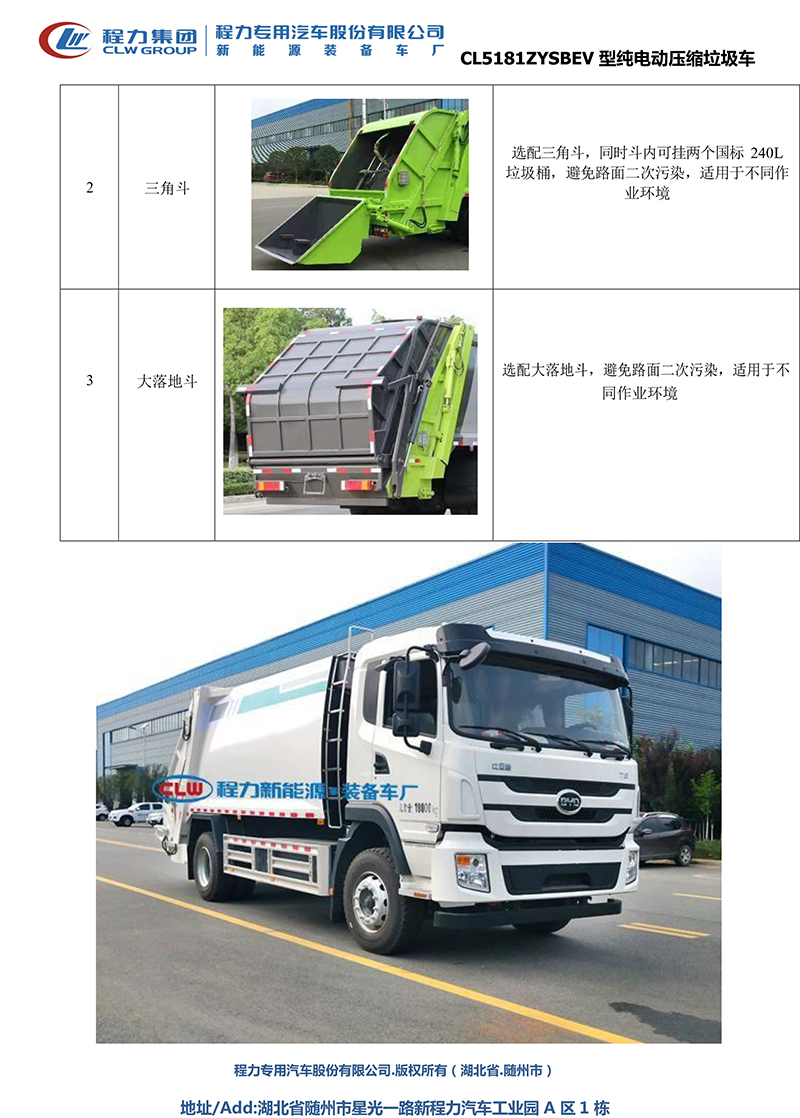

（7） 翻轉機構：可選裝配置帶垃圾筒（或斗）的翻轉機構。

2.2 、產品優勢

（1） 由于壓縮式垃圾車上裝結構復雜，自質量較大，降低壓縮式垃圾車自質量，提高其 載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質 量，同時有利于改善液壓系統的工作性能。

（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。

（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。

2.3 、注意事項：

1、 作業時應避免無關人員靠近車輛，特別是車輛后部。

2、 垃圾應均勻放入填料斗中，不要集中在一側，使車輛**偏移，或者在填料口斗口沿垃圾堆放過高，影響壓填垃圾和垃圾在垃圾箱內均勻分配。

3、 壓填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業， 清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，

4、 卸料作業舉升、落下填充器時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升填裝器， 否則易**后移造成翻車事故。

5、 填充器在沒有落下且鎖止前，不得進入正常行駛。

2.4 、底盤

底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1)                       動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2)                       駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等 10 余處儲物空間，帶來舒適駕乘體驗；

(3)                       整車輕量化設計，**總質量為 8995g；

(4)                       搭載 144kWh 大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

(5)                       配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。

（6）        零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

（7）        底盤承載能力強：后雙胎、軸距多樣化        **爬坡度超 20%，適合各種路況作業

（8）        上裝取電范圍廣，適合各類環衛車改裝

（9）           轎車化內飾及舒適性設置，電子化操控

（10）       安全可靠：配置中航鋰電國內高端電池品牌

（11）        增配置：電源總開關，電池加熱系統

（12）        整車配置電量大，長時間作業無憂慮

3、產品主要技術參數

3.1 、車型基本參數表

公告型號	CL5091ZYSBEV 型純電 動壓縮式垃圾車	外形尺寸	7288,7380X2250X2750
底盤型號	EQ1090KACEV	上裝容積	8m3
總質量	8995 KG	上裝電動機額定功率	30KW
整備質量	6950	上裝每小時消耗電量	25KWH
軸距	3800	建議充電樁功率	120KW
輪胎	8.25R16LT 14PR,9.5R17.5 14PR	充電時間（建議功率下）	約 1.5 小時
軸數	2	備注：1、防護材料:Q235 碳鋼,連接方式:側面防護采用焊接連接在副梁上,后部防護由專用裝置代替:外形長方體,長×寬× 高:2140×80×580,離地面高度 380mm;2、專用裝置:壓縮裝置,箱體,主要用于城鎮環衛垃圾的運輸;3、選裝后擺臂裝置和垃圾斗裝置;4、儲能裝置種類/生產企業:磷酸鐵鋰蓄電池/ 江西星盈科技有限公司;5、電機的額定/峰值功率分別 為:80kW/145kW;6、ABS 型號:CM4XL-4S/4M,生產廠家為:廣州瑞立科密汽車電子股份有限公司;7、長度關系(總長=前懸+軸距+ 后懸+后伸量,單位:mm):后擺升起放置 時:7288=1123+3800+2150+215;后擺水平放置 時:7380=1123+3800+2150+307
底盤電機**功率	145 KW
電池組額定電壓	444 V
電池電量	144 KWH
底盤滿載續航里程	300KM
電池類別	磷酸鐵鋰蓄電池
電池品牌	中航鋰電
燃料種類	純電動
環保
免征

3.2 、底盤基本參數表

一、車型底盤參數表

項目	參數	備注
車型	9T 中卡底盤	/

底盤尺寸		6238， 6738*2150*2360	/
軸距		3300/3800	/
前/后懸		1123/1815	/
前/后輪距		1760/1630	/
二類底盤整備質量		3900	/
**總質量		8995	/
**車速（km/h）		90	/
續駛里程		300	滿載 40km/h 等速
充電時間		30	20%-90%soc
0-50km 加速性能		≤12	滿載
制動性能	制動距離	≤8.5	滿載 30km/h 初速度
	平均減速度 （m/s2）	≥6
	制動穩定性	不超過 3m 試驗通道
駐車制動坡度（%）		≥18	滿載

二、車型底盤配置表

系統	項目	配置情況
	車型	9T 中卡底盤
車身	駕駛室	東風凱普特 K 系列 2018 款單排駕駛室
	乘載人數	3
電機	類型	永磁同步
	額定/峰值功率（kW）	80/145
	額定/峰值扭矩（Nm）	611/1800
	額定/峰值轉速	1250/3500
	冷卻方式	水冷
電控	集成**器	包含 MCU、油泵 DC/AC、氣泵 DC/AC、DC/DC、 PDU、上裝取電接口
	冷卻方式	水冷
動力電	電池電量（kWh）	144.86

池	電芯類型	磷酸鐵鋰
	溫控系統	標配加熱帶
底盤系統	車架幅面尺寸	192*65
	車架寬度	800
	前板簧	8
	后板簧	10+7
	減震器	雙向筒式減震器
	前橋	3t 工字梁前橋
	后橋	6.5t 沖壓焊接整體式后橋
	主減速比	5.29
	輪胎規格	8.25R16LT 14PR， 9.5R17.5 14PR
	方向機類型	機械循環球式
	方向助力型式	電動液壓助力
	制動型式	氣制動
	行車制動器	鼓式制動器
	駐車制動器	彈簧儲能式
功能配置	空調	單冷空調+PTC 暖風
	安全配置	ABS
	其他功能	數據采集終端（T-box）；液晶 CAN 儀表；倒車?yán)走_(dá)；定速巡航

3.3 、 整車專用參數表

箱 體參數	箱體厚度 /涂層		5mm/（罐體內部做防銹涂層）
	箱體容積			8m3
	罐體材質		Q235 碳鋼
上裝 電機	類型		永磁同步電機
	冷卻方式		水冷
專用參數	操作方式		遙控、手動、電動
	驅動方式		永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行 駛系統無任何關聯，用車體驗感**。
	液壓油缸	型式	焊接式液壓油缸

		品牌	海普瑞斯
	氣控閥		漢晟
	液壓閥組		中梅/海普瑞斯
	上裝**器		漢晟
	填充器		CL-XLY

整車技術參數
產品**		程力牌	公告批次	344
產品名稱		純電動壓縮式垃圾車	產品型號	CL5091ZYSBEV
總質量(Kg)		8995	罐體容積(m3)
額定載質量(Kg)		1850	外形尺寸	7288,7380x2250x2750
整備質量(Kg)		6950	貨廂尺寸	xx
額定載客(人)			準拖掛車總質量(Kg)
接近角/離去角(°)		21/12	前懸/后懸	1123/2150
軸荷(Kg)		3000/5995	**車速(Km/h)	90
備注	1、防護材料:Q235 碳鋼,連接方式:側面防護采用焊接連接在副梁上,后部防護由專用裝置代替:外形長方體,長×寬×高:2140 ×80×580,離地面高度 380mm;2、專用裝置:壓縮裝置,箱體,主要用于城鎮環衛垃圾的運輸;3、選裝后擺臂裝置和垃圾斗裝置;4、儲能裝置種類/生產企業:磷酸鐵鋰蓄電池/江西星盈科技有限公司;中航鋰電科技有限公司;選裝 ETC;5、電機的額定/峰值功率分別為:80kW/145kW;6、ABS 型號:CM4XL-4S/4M,生產廠家為:廣州瑞立科密汽車電子股份有限公司;7、長度關系(總長=前懸+軸距+后懸+后伸量,單位:mm):后擺升起放置時:7288=1123+3800+2150+215;后擺水平放置時:7380=1123+3800+2150+307
底盤技術參數
底盤型號		EQ1090KACEV	底盤品牌	東風牌
生產企業		東風汽車股份有限公司	生產地址	湖北省襄陽市
軸數		2	輪胎數	6
軸距		3300,3800
輪胎規格		8.25R16LT 14PR,9.5R17.5 14PR
鋼板彈簧片數		8/10+7
前輪距		1760	后輪距	1630
燃料種類		純電動	排放依據標準
發動機型號		發動機生產企業	排量	功率(Kw)
TZ290XSZ		成都中車電機有限公司	0	145

售后服務承諾書

本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。

服務體系

一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。

三、服務宗旨：專業創造價值，誠信鑄就未來！

四、服務機構：在銷售公司下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。

服務原則

在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。

具體服務如下：

1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。

2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。

3、免費培訓操作員：

⑴ 由我廠安排工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
