新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車

新能源純電動汽車簡介：

純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。

純電動專用車優點：

(1) 零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。

(2) 能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車， 其能量利用效率比經過精煉變?yōu)槠?，再?jīng)汽油機驅動汽車的要高。

(3) 結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。

(4) 噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。

(5) 原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。

(6) 移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

壓縮垃圾車介紹及性能特點：

**技術：采用國內**技術高強度的 U 形整體成型桁槽，作為垃圾推板的活動導軌，受壓能力強，抗變形能力好。

污水分離：采用導流式污水收集裝置，可將填料器與垃圾箱體之間因密封膠條失效而滲漏的污水引流**專用污水收集箱中，有效防止因污水泄漏而造成的二次污染。

容積更大：垃圾箱體采用弧形設計，美觀，結構性能強，有效容積大。

高強度鋼板：垃圾箱等主要部件采用上海寶鋼產 B480GNQR 高強度耐候鋼板制作，整體結構性能突出，抗沖擊性能強。

液壓密封：填裝器與箱體結合部結構合理，采用液壓鎖緊全密封技術，密封性能好。 二級自鎖：填料器具有舉升油缸自鎖功能，同時配合安全棒進行二級保護、安全可靠。緊急制動：具有全車緊急制動按鈕。

多重操作：可選裝 240L（單桶、雙桶）或 360L、660L 標準桶提升翻轉機構，也可選裝掛桶、落地式翻斗、擺臂斗機構。具備自動、手動雙套操縱方式，能在駕駛室、車廂中部、車廂后部等多位**垃圾車作業，方便高效。

1          產品簡述

1.1     產品簡述

比亞迪純電動壓縮垃圾車是在比亞迪純電動二類底盤的基礎上，加裝垃圾箱、垃圾填充器、液壓系統， 由機械、液壓（氣路）、電器三部分合為一體的專用垃圾處理、轉運作業車。

工作原理：整車為全密封型，自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。

1.1     使用場景

該產品適用于城市主干道、公路、小區、工廠、垃圾轉運**等場地的垃圾處理、轉運工作。

2、產品性能特點

2.1 、產品性能特點

（1） 弧形箱體，大大增加箱體容積，增加整車美觀程度。

（2） 底盤電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障

率更低。

（3） 油泵采用國內知名品牌海普瑞斯液油泵，加裝壓實閥，增加壓縮密度、提高裝載量。裝載量相當于同噸級排非壓縮垃圾的兩倍半。

（4） 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，多路閥采用中外合資品牌， 海普瑞斯多路閥，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低， 自動顯示故障碼，方便維護維修。

（5） 作業自動化：采用光電開關加時間雙系統**，帶一鍵卸料，帶無線遙控裝置，全部填裝排卸作業中只需司機一人操作，可設定全自動和半自動 2 種操作模式，不僅減輕環衛工人的勞動強度， 而且大大改善了工作環境。

（6） 作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。

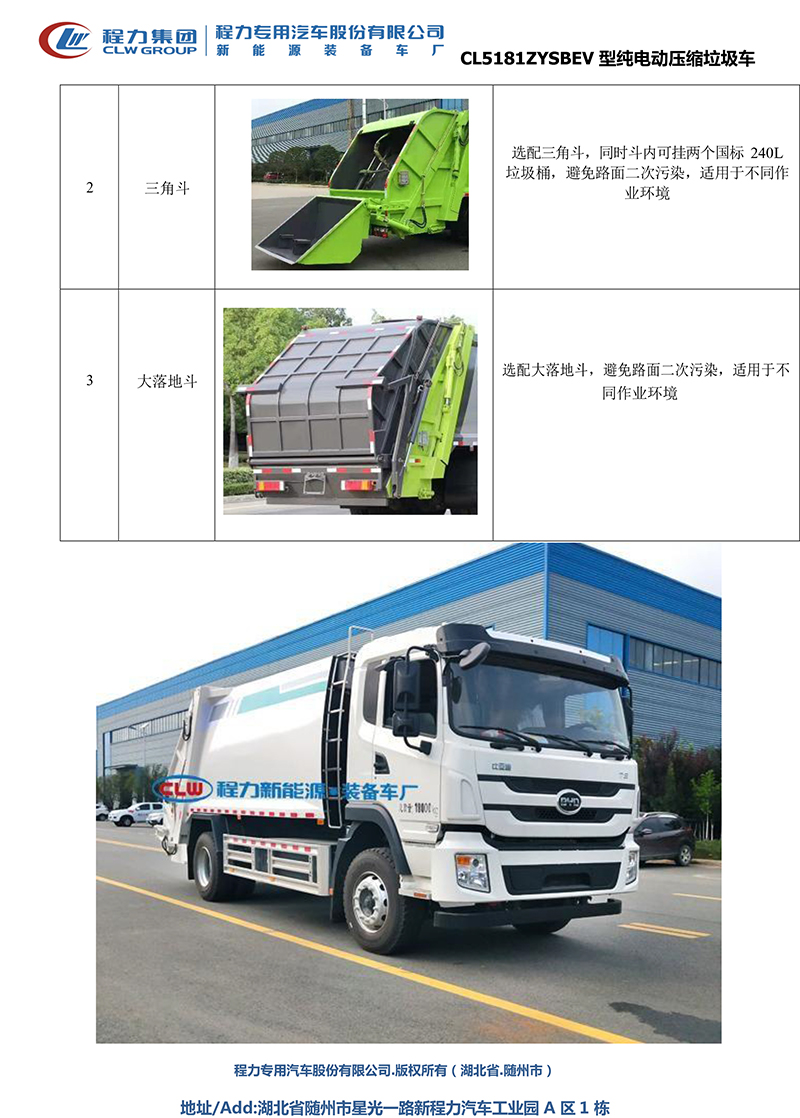

（7） 翻轉機構：可選裝配置帶垃圾筒（或斗）的翻轉機構。

2.2 、產品優勢

（1） 由于壓縮式垃圾車上裝結構復雜，自質量較大，降低壓縮式垃圾車自質量，提高其 載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質 量，同時有利于改善液壓系統的工作性能。

（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。

（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。

2.3 、注意事項：

1、 作業時應避免無關人員靠近車輛，特別是車輛后部。

2、 垃圾應均勻放入填料斗中，不要集中在一側，使車輛**偏移，或者在填料口斗口沿垃圾堆放過高，影響壓填垃圾和垃圾在垃圾箱內均勻分配。

3、 壓填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業， 清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，

4、 卸料作業舉升、落下填充器時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升填裝器， 否則易**后移造成翻車事故。

5、 填充器在沒有落下且鎖止前，不得進入正常行駛。

2.4 、底盤

底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1)                       動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2)                       駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等 10 余處儲物空間，帶來舒適駕乘體驗；

(3)                       整車輕量化設計，**總質量為 11800kg；

(4)                       搭載 117kWh 大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

(5)                       配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。另外，比亞迪專用車上裝直接省去取力口，直接用電機帶動。

（6）        零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

（7）        底盤承載能力強：后雙胎、軸距多樣化        **爬坡度超 20%，適合各種路況作業

（8）        上裝取電范圍廣，適合各類環衛車改裝

（9）           轎車化內飾及舒適性設置，電子化操控

（10）       安全可靠：配置比亞迪國內高端電池品牌

（11）        增配置：電源總開關，電池加熱系統

（12）        整車配置電量大，長時間作業無憂慮

3、產品主要技術參數

3.1 、車型基本參數表

公告型號	CL5121ZYSBEV 純電動壓縮式垃圾車		外形尺寸	7860×2350×2960(mm)
底盤型號	BYD112014EBEVD	上裝容積		8 方
總質量	11800KG	上裝電動機額定功率		30KW
整備質量	8480KG	上裝每小時消耗電量		20KWH
軸距	3850MM	建議充電樁功率		120KW
輪胎	245/70R19.5	充電時間（建議功率下）		約 1.5 小時
軸數	2
底盤電機**功率	160 KW
電池組額定電壓	515
電池電量	177 KWH
底盤滿載續航里程	230KM(工況法)
電池類別	磷酸鐵鋰蓄電池
電池品牌	比亞迪
燃料種類	純電動

3.2 、底盤基本參數表

總質量	11800		軸距	3850
整車電量（kWh）	177.74		電機**功率	160

整車電壓平臺（V）	515		電機型號	TZ365XSC07
**車速（km/h）	95		**爬坡度	30%
接近角/離去角（°）	19/11		**小轉彎半徑	7
**小離地間隙	160		上裝配電功率	60
前后橋承載	3.5/7.5		充電時間	2h
續駛里程（工況法 km）	230		輪胎規格	245/70 R19.5
驅動電機	直驅電機		轉向系統	EHPS(電動液壓助力)
充電型式	DC100kw		方向盤	無按鍵四幅方向盤
電池型式	磷酸鐵鋰電池		轉向管柱	四向可調
駐車型式	氣動手剎		制動型式	氣壓
駕駛室型式	平頭平頂單排		制動器	前后鼓式
駕駛室翻轉型式	手動		輪胎	無內胎子午線輪胎
駕駛室懸置	橡膠懸置		車窗	手動
l  底盤承載能力強：后雙胎、軸距多樣化      **爬坡度超 20%，適合各種路況作業 l  上裝取電范圍廣，適合各類環衛車改裝    整車配置電量大，長時間作業無憂慮 l  轎車化內飾及舒適性設置，電子化操控    安全可靠：配置比亞迪國內高端電池品牌 l  增配置：電源總開關，電池加熱系統

3.3 、 整車專用參數表

箱 體參數	箱體厚度 /涂層		5mm/（罐體內部做防銹涂層）
	箱體容積			8m3
	罐體材質		Q235 碳鋼
上裝 電機	類型		永磁同步電機
	冷卻方式		水冷
專用參數	操作方式		遙控、手動、電動
	驅動方式		永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行 駛系統無任何關聯，用車體驗感**。
	液壓油缸	型式	焊接式液壓油缸
		品牌	海普瑞斯
	氣控閥		漢晟
	液壓閥組		中梅/海普瑞斯

		上裝**器		漢晟
		填充器		CL-XLY
整車技術參數
產品**			程力牌		公告批次	339
產品名稱			純電動壓縮式垃圾車		產品型號	CL5121ZYSBEV
總質量(Kg)			11800		罐體容積(m3)
額定載質量(Kg)			3125		外形尺寸	7860x2350x2960
整備質量(Kg)			8480		貨廂尺寸	xx
額定載客(人)					準拖掛車總質量(Kg)
接近角/離去角(°)			19/9		前懸/后懸	1205/2325
軸荷(Kg)			3650/8150		**車速(Km/h)	95
備注			1.該車用于生活垃圾收集清運,主要專用裝置主要有箱體、壓縮裝置等;2.該裝置可選裝后工作裝置;3.選裝鋁制輪輞,輪眉,該車型可選裝 ETC;4.側防護采用螺栓連接,側防護材料為 Q23**,后防護由專用裝置代替,下邊緣離地高:500mm;5.動力蓄電池種類:磷酸鐵鋰蓄電池,生產企業:深圳市比亞迪鋰電池有限公司(單體),汕尾比亞迪汽車有限公司(總成);6.驅動電機類型:永磁同步電機,額定功率 95kW,峰值功率 160kW,生產企業:精進電動科技股份有限公司;7.ABS 系統生產企業:廣州瑞立科密汽車電子股份有限公司,ABS 系統型號:CM4XL-4S/4M
底盤技術參數
底盤型號			BYD112014EBEVD		底盤品牌	比亞迪牌
生產企業			比亞迪汽車工業有限公司		生產地址	深圳市坪山新區坪山橫坪公路 3001 號,湖 南省長沙市雨花區環保東路 88 號,廣西壯族自治區桂林永?？h蘇橋鎮蘇橋園 1 期 A 區 13 號
軸數			2		輪胎數	6
軸距			3850
輪胎規格			245/70R19.5
鋼板彈簧片數			4/7,4/4+3
前輪距			1840		后輪距	1800
燃料種類			純電動		排放依據標準
發動機型號			發動機生產企業		排量	功率(Kw)
TZ365XSC07			精進電動科技股份有限公司		-	160

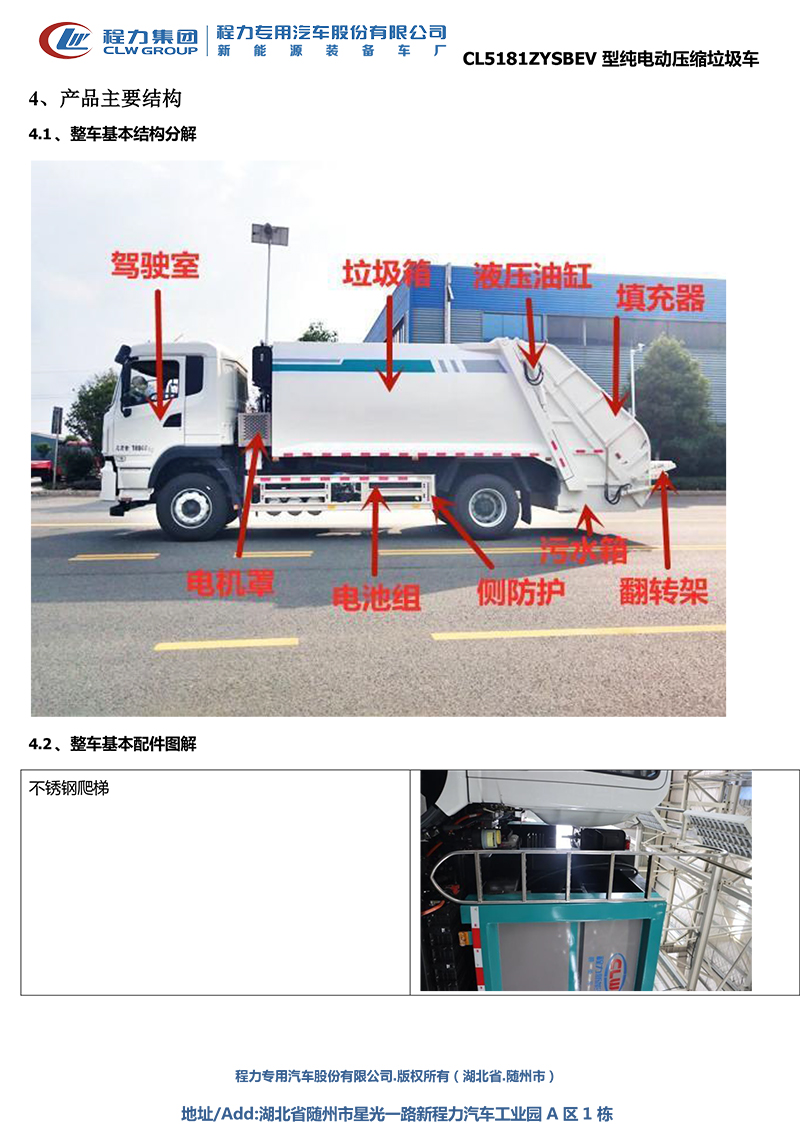

4、產品主要結構

4.1 、整車基本結構分解

售后服務承諾書

本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。

服務體系

一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。

三、服務宗旨：專業創造價值，誠信鑄就未來！

四、服務機構：在銷售公司下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。

服務原則

在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。

具體服務如下：

1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。

2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。

3、免費培訓操作員：

⑴ 由我廠安排工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
