新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車

新能源純電動汽車簡介：

純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。

純電動專用車優點：

(1) 零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。

(2) 能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車， 其能量利用效率比經過精煉變?yōu)槠?，再?jīng)汽油機驅動汽車的要高。

(3) 結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。

(4) 噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。

(5) 原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。

(6) 移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

產品簡介：

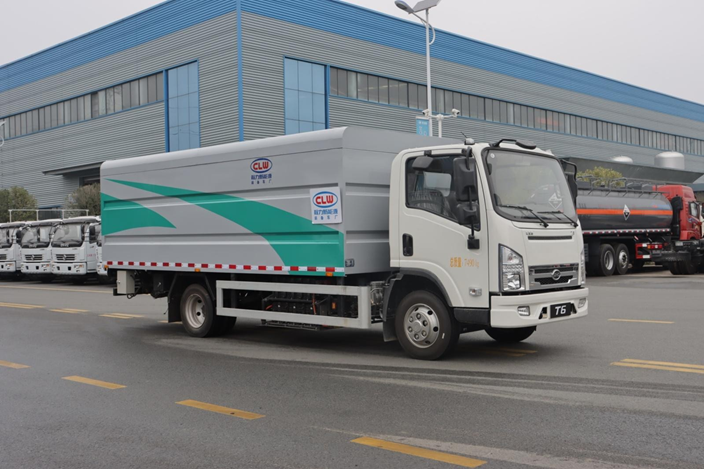

CL5070 XTYBEV 純電動密閉式桶裝垃圾車是新能源垃圾運輸專用車輛，該車型 選用比亞迪純電動底盤改裝，具有噪聲低，無排放污染等特點，主要適用于城市小區、街道的垃 圾收集轉運工作。

性能特點 ：

●  配置大容量車廂，有效提高車輛的垃圾裝載量

●  廂體采用高強度鋼板整體焊接而成，強度高，耐腐蝕性好，使用壽命長

●  箱提后門液壓上料裝置，方便垃圾桶裝卸。

1          產品簡述

1.1     產品簡述

比亞迪純電動密閉式桶裝垃圾車是在比亞迪純電動二類底盤的基礎上，加裝垃圾箱、垃圾桶裝填器、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾轉運作業車。

1.1     使用場景

該產品適用于城市主干道、公路、小區、工廠、公寓、垃圾轉運**等場地的垃圾轉運工作。

2、產品性能特點

2.1 、產品性能特點

（1） 方形箱體，大大增加箱體容積，增加整車美觀程度。

（2） 底盤電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。

（3） 油泵采用國內知名品牌海普瑞斯液油泵。

（4） 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油

箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低，自動顯示故障碼，方便維護維修。

2.2 、產品優勢

（1） 由于桶裝垃圾車自質量較大，降低壓縮式垃圾車自質量，提高其載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質量，同時有利于改善液壓系統的工作性能。

（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。

（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。

2.3 、注意事項：

1、 作業時應避免無關人員靠近車輛，特別是車輛后部。

2、 垃圾應均勻放入垃圾箱中，不要集中在一側，使車輛**偏移，或者在抽尾部垃圾堆放過高， 影響垃圾在垃圾箱內均勻分配。

3、作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業，清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，

4、 卸料作業舉升、落下填充器時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升填裝器。

5、 垃圾箱箱門在關閉前，不得進入正常行駛。

2.4 、底盤

底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1)                       動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2)                       駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等 10 余處儲物空間，帶來舒適駕乘體驗；

(3)                       整車輕量化設計，**總質量為 7490kg；

(4)                       搭載 105kWh 大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

(5)                       配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。另外，比亞迪專用車上裝直接省去取力口，直接用電機帶動。

（6）        零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

（7）        底盤承載能力強：后雙胎、軸距多樣化        **爬坡度超 20%，適合各種路況作業

（8）        上裝取電范圍廣，適合各類環衛車改裝

（9）           轎車化內飾及舒適性設置，電子化操控

（10）       安全可靠：配置比亞迪國內高端電池品牌

（11）        增配置：電源總開關，電池加熱系統

（12）        整車配置電量大，長時間作業無憂慮

3、產品主要技術參數

3.1 、車型基本參數表

公告型號	CL5070 XTYBEV 純電動密閉 式桶裝垃圾車	外形尺寸	7445X2380X2640mm
底盤型號	BYD107017BBEVD5	上裝容積	28 桶*240L
總質量	7490KG	上裝電動機額定功率	3KW
整備質量	5420KG	上裝每小時消耗電量	2KWH
軸距	3850mm	建議充電樁功率	120KW
輪胎	215/75R17.5	充電時間（建議功率下）	約 1 小時
軸數	2	備注：ABS 型號:ABS8,CM4XL-4S/4M;ABS 生產企業: 克諾爾商用車系統企業管理(上海)有限公司,廣州瑞立科密汽車電子股份有限公司;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:深圳市比亞迪鋰電池有限公司;后防護截面尺寸:120*60mm;尾板、上下坡道(或類似裝置)收起狀態的水平長度:尾板自重 200Kg,水平長度:220mm;專用功能及裝置:該車主要用于垃圾清運,主要專用裝置為箱體;其他說明:驅動電機類型:永磁同步電機,額定功率 95kW,峰值功率 160kW,生產企業:精進電動科技股份有限公司,選 裝 ETC;選用 3850 軸距;
底盤電機**功率	160 KW
電池組額定電壓	480 V
電池電量	105KWH
底盤滿載續航里程	180KM
電池類別	磷酸鐵鋰蓄電池
電池品牌	比亞迪
燃料種類	純電動
環保
免征

3.2 、底盤基本參數表

總質量	7490		軸距	3850
整車電量	105.6		電機**功率	160
整車電壓平臺（V）	480		電機型號	TZ365XSC07
**車速（km/h）	90		**爬坡度	20%
接近角/離去角（°）	18/13		**小轉彎半徑	7900
**小離地間隙	165		上裝配電功率	低壓取電接口，峰值 3.6kw； 高壓取電接口，額定 10kw，峰值 20kw
前后橋承載	前橋 2.6/后橋 5		充電時間	直流 1.5h，選裝交流 5.5h

續駛里程（工況法 km）	180		輪胎規格	215/75R17.5
驅動電機	直驅電機		轉向系統	EHPS(電動液壓助力)
充電型式	DC96kw		方向盤	無按鍵四幅方向盤
電池型式	磷酸鐵鋰電池		轉向管柱	四向可調
駐車型式	機械手剎		制動型式	氣壓
駕駛室型式	平頭單排		制動器	前盤后鼓
駕駛室翻轉型式	手動		輪胎	無內胎子午線輪胎
駕駛室懸置	橡膠懸置		車窗	手動

3.3 、 整車專用參數表

箱 體參數	箱體厚度 /涂層		5mm/（罐體內部做防銹涂層）
	箱體容積			28 桶
	罐體材質		Q235 碳鋼
上裝 電機	類型		永磁同步電機
	冷卻方式		水冷
專用參數	操作方式		遙控、手動、電動
	驅動方式		永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行 駛系統無任何關聯，用車體驗感**。
	液壓油缸	型式	焊接式液壓油缸
		品牌	海普瑞斯
	上裝**器		漢晟

程力牌 CL5070XTYBEV 型純電動密閉式桶裝垃圾車

【整車公告技術參數】
產品**	程力牌	公告批次			338
產品名稱	程力牌 CL5070XTYBEV 型純電動密閉式桶裝垃圾車
總質量	7490	罐體容積(m3)
額定質量	1940	外形尺寸			7445X2380X2640
整備質量	5420	貨廂尺寸			XX
額定載客(人)		準拖掛車總質量
駕駛室準乘人數(人)	2	鞍座**載質量
接近角/離去角(°)	18/12	前懸/后懸			1135/2460
軸荷	2490/5000	**車速(km/h)			90
備注：	備注：ABS 型號:ABS8,CM4XL-4S/4M;ABS 生產企業:克諾爾商用車系統企業管理(上 海)有限公司,廣州瑞立科密汽車電子股份有限公司;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:深圳市比亞迪鋰電池有限公司;側后防護情況:側防護裝置的材料為5052-H32,連接方式為螺栓連接;后防護裝置材料為 Q34**,連接方式為焊接,離地高度為 500mm,后防護截面尺寸:120*60mm;尾板、上下坡道(或類似裝置)收起狀態的水平長度:尾板自重 200Kg,水平長度:220mm;專用功能及裝置:該車主要用于垃圾清運,主要專用裝置為箱體;其他說明:驅動電機類型:永磁同步電機,額定功率 95kW,峰值功率 160kW,生產企業:精進電動科技股份有限公司,選裝 ETC;選用 3850 軸距;
【底盤技術參數】
底盤型號	BYD107017BBEVD5		底盤名稱		純電動貨車底盤
**名稱	比亞迪牌		生產企業		比亞迪汽車工業有限公司
軸數	2		輪胎數		6
軸距	3850
輪胎規格	215/75R17.5
鋼板彈簧片數	4/4,3/4,3/8+7,3/10+6			前輪距	1645
燃料種類	純電動			后輪距	1570,1600
排放依據標準
發動機型號	發動機生產企業			發動機排量	發動機功率
BYD-2912TZ-XY-A TZ365XSC07	比亞迪汽車工業有限公司 精進電動科技股份有限公司			- -	150 160

4、產品主要結構

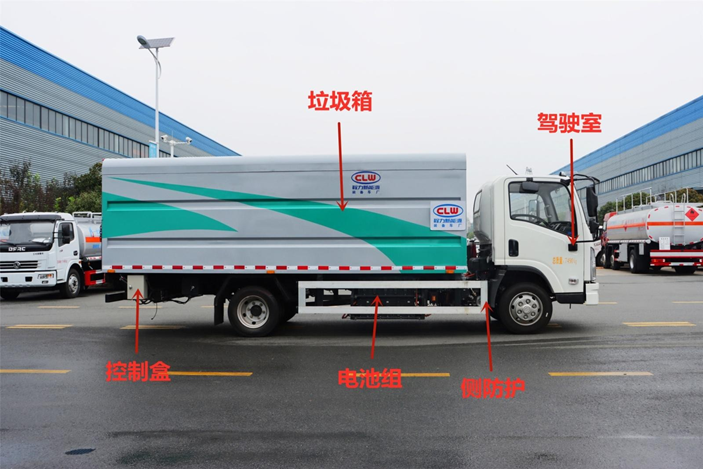

4.1、整車基本結構分解：桶裝垃圾車箱體內部尺寸：2280X5160

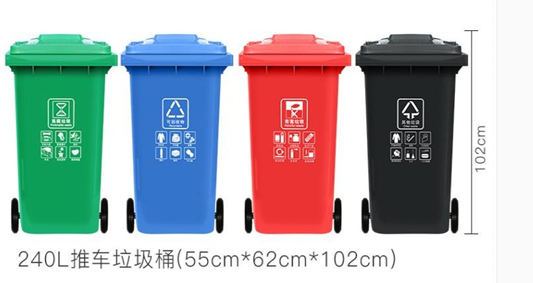

垃圾桶尺寸：單個桶 560X730

售后服務承諾書

本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。

服務體系

一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。

三、服務宗旨：專業創造價值，誠信鑄就未來！

四、服務機構：在銷售公司下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。

服務原則

在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。

具體服務如下：

1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。

2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。

3、免費培訓操作員：

⑴ 由我廠安排工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
