新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車

新能源純電動汽車簡介：

純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。

純電動專用車優點：

(1) 零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。

(2) 能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車， 其能量利用效率比經過精煉變?yōu)槠?，再?jīng)汽油機驅動汽車的要高。

(3) 結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。

(4) 噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。

(5) 原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。

(6) 移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

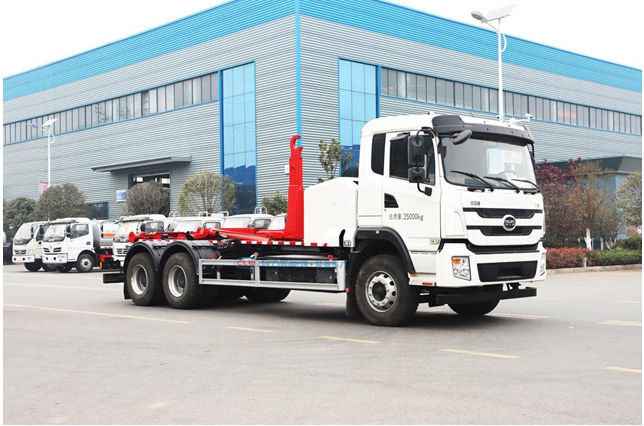

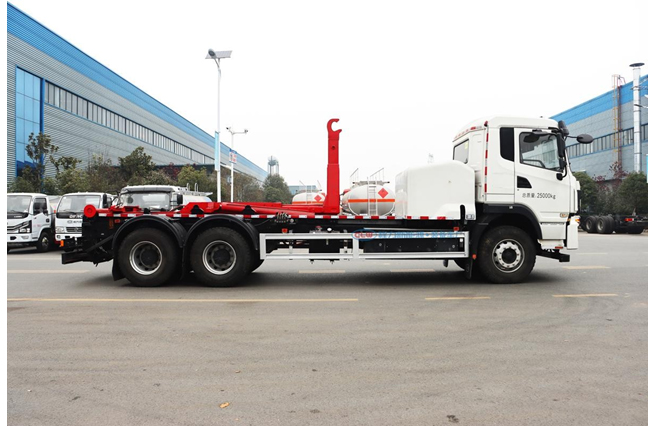

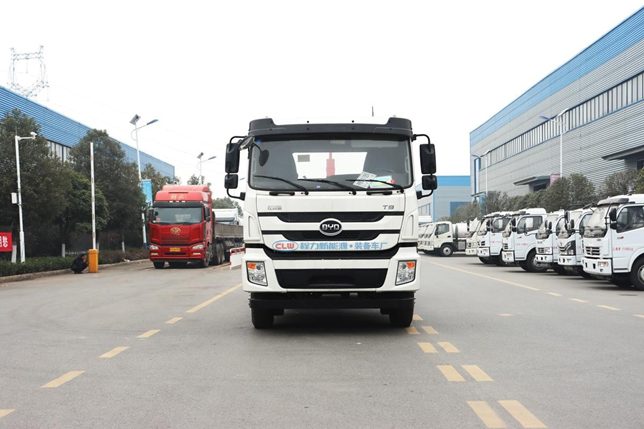

CL5250ZXXBEV 純電動車廂可卸式垃圾車

特點及主要功能簡介

1.    整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排，符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。

2.    本拉臂式垃圾車由程力新能源公司自主研發，大大提高了工作效率，使用場景更廣，使用壽命更長。

3.    低噪聲，傳統吸塵車副發動機噪聲大，本吸塵車是電機傳動，大大降低噪聲污染。

1          產品簡述

1.1    產品簡述

純電動車廂可卸式垃圾車是在純電動二類底盤的基礎上，加裝垃圾箱勾臂、液壓系統，由機械、液壓

（氣路）、電器三部分合為一體的專用垃圾轉運車。

工作原理：采用電機帶動液壓油泵，液壓閥**液壓油缸，效率高，噪音小，操作方便。

1.1    使用場景

該產品適用于城市主干道、公路、廣場、鄉村等場地進行垃圾轉運，也可用于建筑垃圾轉運作業。

2          產品性能特點

2.1    底盤

底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1)                       動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2)                       駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、

儲物盒等 10 余處儲物空間，帶來舒適駕乘體驗；

(3)                       整車輕量化設計，**總質量為 25000kg；

(4)                       搭載 348kWh 大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

(5)                       配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。另外，比亞迪底盤都是直接電機帶動，沒有取力口，節省操作步驟。

2.2    整車性能特點

(1)                       采用知名品牌液壓油缸、**器，質量穩定可靠，底盤電機直接帶動。

(2)                       駕駛室智能操作，自動**，操作方便靈活；

(3)                       可匹配市場上通用的同等大小垃圾箱，方便用戶即買即用。

(4)                       零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

3          產品主要技術參數

3.1 、整車基本參數表

公告型號	CL5250ZXXBEV 型純電動車廂可卸 式垃圾車	外形尺寸
底盤型號	BYD1250DELBEVD	上裝配壓縮站	16-18m3
總質量	25000KG	上裝電動機額定功率	50KW
整備質量	14510	上裝每小時消耗電量	40KWH
軸距	5100+1350MM	建議充電樁功率	120KW
輪胎	12R22.5-18PR	充電時間（建議功率 下）	約 3 小時
軸數	2
底盤電機**功率	140KW*2
電池組額定電壓	512 V
電池電量	348KWH
底盤滿載續航里程	200km
電池類別	磷酸鐵鋰蓄電池
電池品牌	比亞迪
燃料種類	純電動
環保
免征

3.2 、底盤參數表

總質量	25000		軸距	5100+1350
整車電量	348		電機**功率	140*2

整車電壓平臺（V）	512		電機型號	BYD-3425TZ-XS-A
**車速（km/h）	89		**爬坡度	30%
接近角/離去角（°）	17/27		**小轉彎半徑	11500
**小離地間隙	240		上裝配電功率	50
前后橋承載	7.5/16/16		充電時間	3.5
續駛里程（工況法 km）	200		輪胎規格	12R22.5-18PR
驅動電機	集成橋		轉向系統	EHPS(電動液壓助力)
充電型式	DC100kw		方向盤	無按鍵四幅方向盤
電池型式	磷酸鐵鋰電池		轉向管柱	四向可調
駐車型式	機械手剎		制動型式	氣壓
駕駛室型式	平頭平頂排半		制動器	前后鼓式
駕駛室翻轉型式	手電動一體		輪胎	無內胎子午線輪胎
駕駛室懸置	四點螺旋彈簧全浮 式		車窗	電動

3.3 、專用參數表

箱體	可匹配箱體規格		16-18（m3）
上裝 電機	類型		永磁同步電機
	冷卻方式		水冷
專用參數	驅動方式		永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。
	液壓油缸	型式	焊接式液壓油缸
		品牌	海普瑞斯
	氣控閥	品牌	漢晟
	液壓閥組	品牌	海普瑞斯/中梅
	拉臂勾		CL-XLY-LB18

整車技術參數
產品**	程力牌	公告批次	342
產品名稱	純電動車廂可卸式垃圾車	產品型號	CL5250ZXXBEV
總質量(Kg)	25000	罐體容積(m3)
額定載質量(Kg)	10360	外形尺寸	9540x2550x3150
整備質量(Kg)	14510	貨廂尺寸	xx
額定載客(人)		準拖掛車總質量(Kg)
接近角/離去角(°)	19/16	前懸/后懸	1445/1645
軸荷(Kg)	7000/18000(二軸組)	**車速(Km/h)	89
備注	隨底盤選裝電池包罩,鋁輪輞;側面防護裝置材料為鋁合金,與車輛采用焊接連接;后下部防護裝置材料為 Q235 A,與車輛采用焊接連接,斷面尺寸:200X60mm,離地高度為 415mm;動力蓄電池種類:磷酸鐵鋰蓄電池,生產企業:深圳市比亞迪鋰電池有限公司(單體),汕尾比亞迪汽車有限公司(總成);驅動電機類型:永磁同步電機,驅動電機額定功率:115kW,峰值功率:140kW,生產企業:長沙市比亞迪汽車有限公司;ABS 系統生產企業:克諾爾商用車系統企業管理(上海)有限公司,ABS 系統型號:ABS8;專用功能及裝置:液壓缸、拉臂鉤等專用設備,實現對垃圾的裝載及卸料的作業功能.選裝 ETC
底盤技術參數
底盤型號	BYD1250DELBEVD	底盤品牌	比亞迪牌
生產企業	比亞迪汽車工業有限公司	生產地址	深圳市坪山新區坪山橫坪公路 3001 號,湖 南省長沙市雨花區環保東路 88 號,廣西壯族自治區桂林永福縣蘇橋鎮蘇橋園 1 期 A 區 13 號
軸數	3	輪胎數	10
軸距	5100+1350
輪胎規格	12R22.5
鋼板彈簧片數	4/4
前輪距	2060	后輪距	1860/1860
燃料種類	純電動	排放依據標準
發動機型號	發動機生產企業	排量	功率(Kw)
BYD-3425TZ-XS-A	長沙市比亞迪汽車有限公司	-	140

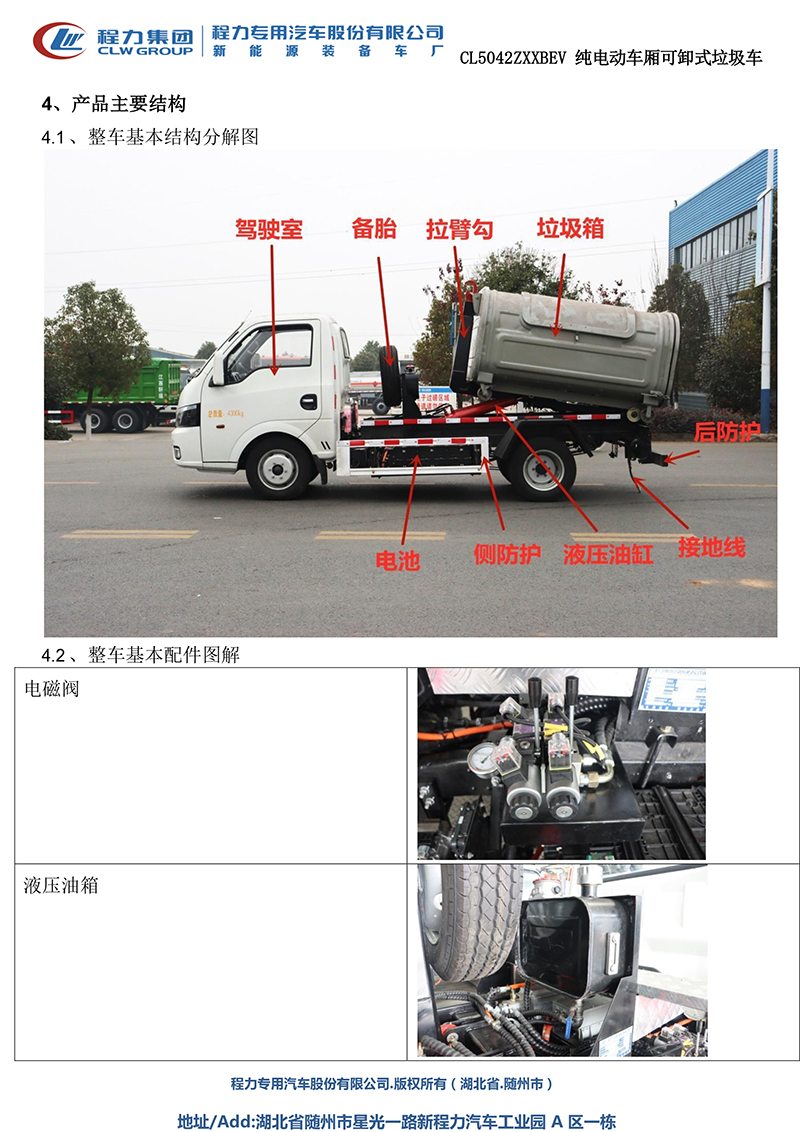

4、產品主要結構

4.1 、整車基本結構分解圖

售后服務承諾書

本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。

服務體系

一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。

三、服務宗旨：專業創造價值，誠信鑄就未來！

四、服務機構：在銷售公司下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。

服務原則

在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。

具體服務如下：

1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。

2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。

3、免費培訓操作員：

⑴ 由我廠安排工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
