新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車

新能源純電動汽車簡介：

純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。

純電動專用車優點：

(1) 零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。

(2) 能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車， 其能量利用效率比經過精煉變?yōu)槠?，再?jīng)汽油機驅動汽車的要高。

(3) 結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。

(4) 噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。

(5) 原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。

(6) 移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

產品簡介：

1. 餐廚垃圾車也叫泔水車，主要用于廚余垃圾的收集和運轉，具有裝、卸垃圾自動化程度高、工作可靠、密封性好、裝載容積大、操作簡便、運輸過程密閉，無污水泄露和異味的散發，環保性好等特點?？膳溲b載不同規格的標準垃圾桶，具有廣泛的適用性。餐廚垃圾車是高效、清潔的廚余垃圾收、運專用車

2.     整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排， 符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。

3.  低噪聲，傳統餐廚垃圾車發動機噪聲大，本車是電機傳動，大大降低噪聲污染。

1          產品簡述

1.1     產品簡述

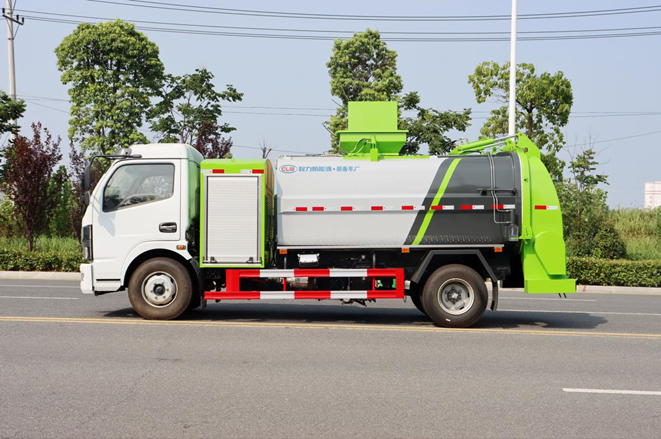

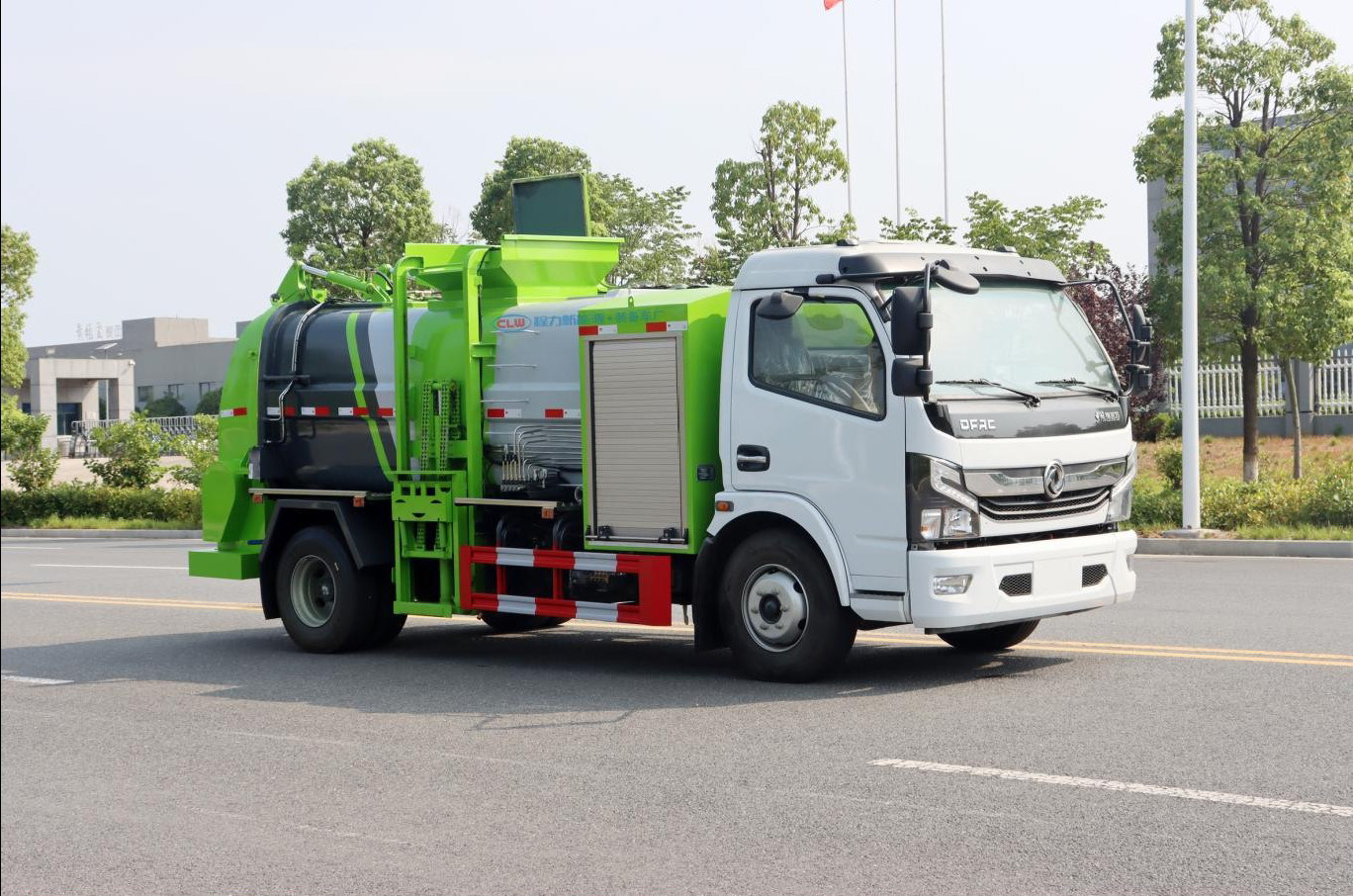

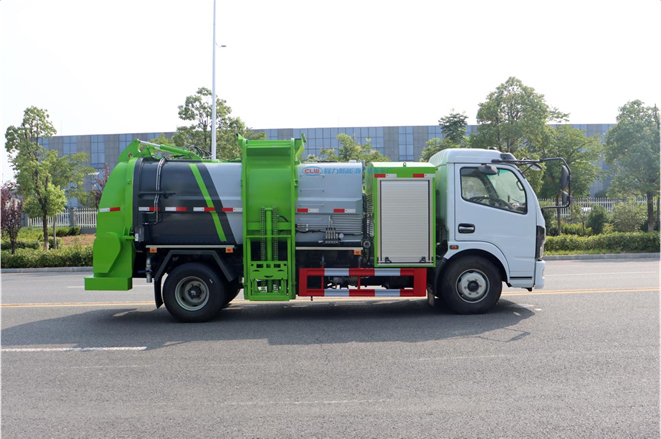

東風純電動餐廚垃圾車是在東風純電動二類底盤的基礎上，加裝垃圾箱、垃圾桶提升機、清洗裝置、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用廚余垃圾處理、轉運作業車。

工作原理：整車為全密封型，自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。

1.1     使用場景

該產品適用于城市酒店、公寓、小區、工廠、垃圾轉運**等場地的廚余垃圾處理、轉運工作。

2、產品性能特點

2.1 、產品性能特點

（1） 弧形箱體，大大增加箱體容積，增加整車美觀程度。

（2） 底盤電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。

（3） 油泵采用國內知名品牌海普瑞斯液油泵，加裝壓實閥，增加壓縮密度、提高裝載量。

裝載量相當于同噸級排非壓縮垃圾的兩倍半。

（4） 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，多路閥采用中外合資品牌， 海普瑞斯多路閥，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低， 自動顯示故障碼，方便維護維修。

（5） 作業自動化：采用光電開關加時間雙系統**，帶一鍵卸料，帶無線遙控裝置，全部填裝排卸作業中只需司機一人操作，可設定全自動和半自動2 種操作模式，不僅減輕環衛工人的勞動強度， 而且大大改善了工作環境。

（6） 作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。

（7） 翻轉機構：可選裝配置帶垃圾筒（或斗）的翻轉機構。

2.2 、產品優勢

（1） 由于餐廚垃圾車上裝結構復雜，自質量較大，降低餐廚垃圾車自質量，提高其載荷 利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋 板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質量， 同時有利于改善液壓系統的工作性能。

（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。

（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。

2.3 、注意事項：

1、 作業時應避免無關人員靠近車輛，特別是車輛后部。

2、 裝填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業， 清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁壓縮建筑垃圾，

3、 卸料作業舉升、提升機作業時要確認周圍的安全，慎重地進行操作，切勿在斜坡上舉升提升機， 否則易**后移造成事故。

4、 提升機在沒有落下且鎖止前，不得進入正常行駛。

2.4 、底盤

底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1)                       動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2)                       駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等 10 余處儲物空間，帶來舒適駕乘體驗；

(3)                       整車輕量化設計，**總質量為 8995kg；

(4)                       搭載 144kWh 大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

（6）  配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。

（7）        零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

（8）    底盤承載能力強：后雙胎、軸距多樣化    **爬坡度超 20%，適合各種路況作業

（9）    上裝取電范圍廣，適合各類環衛車改裝

（10）    轎車化內飾及舒適性設置，電子化操控

（11）    安全可靠：配置中航鋰電國內高端電池品牌

（12）    增配置：電源總開關，電池加熱系統

（13）    整車配置電量大，長時間作業無憂慮

3、產品主要技術參數

3.1 、車型基本參數表

公告型號	CL5090TCABEVCC 型純電動餐廚垃圾 車	外形尺寸	6510*2190*2635
底盤型號	EQ1090KACEV	上裝容積	5 方
總質量	8995 KG	上裝電動機額定功率	10-15KW
整備質量	6610, 6800, 7100	上裝每小時消耗電量	10-15KWH
軸距	3300  3800	建議充電樁功率	120KW
輪胎	8.25R16LT 14PR,9.5R17.5 14PR	充電時間（建議功率下）	約 1.5 小時
軸數	2	備注：1、該車裝有側裝垃圾桶升降裝置,通過垃圾箱、提桶機構、推鏟、液壓系統等裝置, 達到垃圾收集及卸料的作業功能; 2、側防護裝置采用鋼材料 Q235,采用螺栓連接,后下部防護由專用裝置代替,離地面高度 495mm。3、.儲能裝置種類/生產企業:磷酸鐵鋰蓄電池/江西星盈科技有限公司;中航鋰電科技有限公司,選裝ETC ;
底盤電機**功率	145 KW
電池組額定電壓	444 V
電池電量	144 KWH
底盤滿載續航里程	300KM
電池類別	磷酸鐵鋰蓄電池
電池品牌	中航鋰電
燃料種類	純電動
環保
免征

3.2 、底盤基本參數表

一、  底盤參數表

項目	參數	備注
車型	9T 中卡底盤	/
底盤尺寸	6238， 6738*2150*2360	/
軸距	3300/3800	/
前/后懸	1123/1815	/

前/后輪距		1760/1630	/
二類底盤整備質量		3900	/
**總質量		8995	/
**車速（km/h）		90	/
續駛里程		300	滿載 40km/h 等速
充電時間		30	20%-90%soc
0-50km 加速性能		≤12	滿載
制動性能	制動距離	≤8.5	滿載 30km/h 初速度
	平均減速度 （m/s2）	≥6
	制動穩定性	不超過 3m 試驗通道
駐車制動坡度（%）		≥18	滿載

二、 底盤配置表

系 統	項目	配置情況
	車型	9T 中卡底盤
車身	駕駛室	東風凱普特 K 系列 2018 款單排駕駛室
	乘載人數	3
電機	類型	永磁同步
	額定/峰值功率（kW）	80/145
	額定/峰值扭矩（Nm）	611/1800
	額定/峰值轉速	1250/3500
	冷卻方式	水冷
電控	集成**器	包含 MCU、油泵 DC/AC、氣泵 DC/AC、DC/DC、 PDU、上裝取電接口
	冷卻方式	水冷
動力電池	電池電量（kWh）	144.86
	電芯類型	磷酸鐵鋰
	溫控系統	標配加熱帶
底盤系統	車架幅面尺寸	192*65
	車架寬度	800
	前板簧	8

	后板簧	10+7
	減震器	雙向筒式減震器
	前橋	3t 工字梁前橋
	后橋	6.5t 沖壓焊接整體式后橋
	主減速比	5.29
	輪胎規格	9.5R17.5 14PR
	方向機類型	機械循環球式
	方向助力型式	電動液壓助力
	制動型式	氣制動
	行車制動器	鼓式制動器
	駐車制動器	彈簧儲能式
功能配置	空調	單冷空調+PTC 暖風
	安全配置	ABS
	其他功能	數據采集終端（T-box）；液晶 CAN 儀表；倒車?yán)走_(dá)；定速巡航

3.3 、 整車專用參數表

車輛上裝簡介：

常規標配：

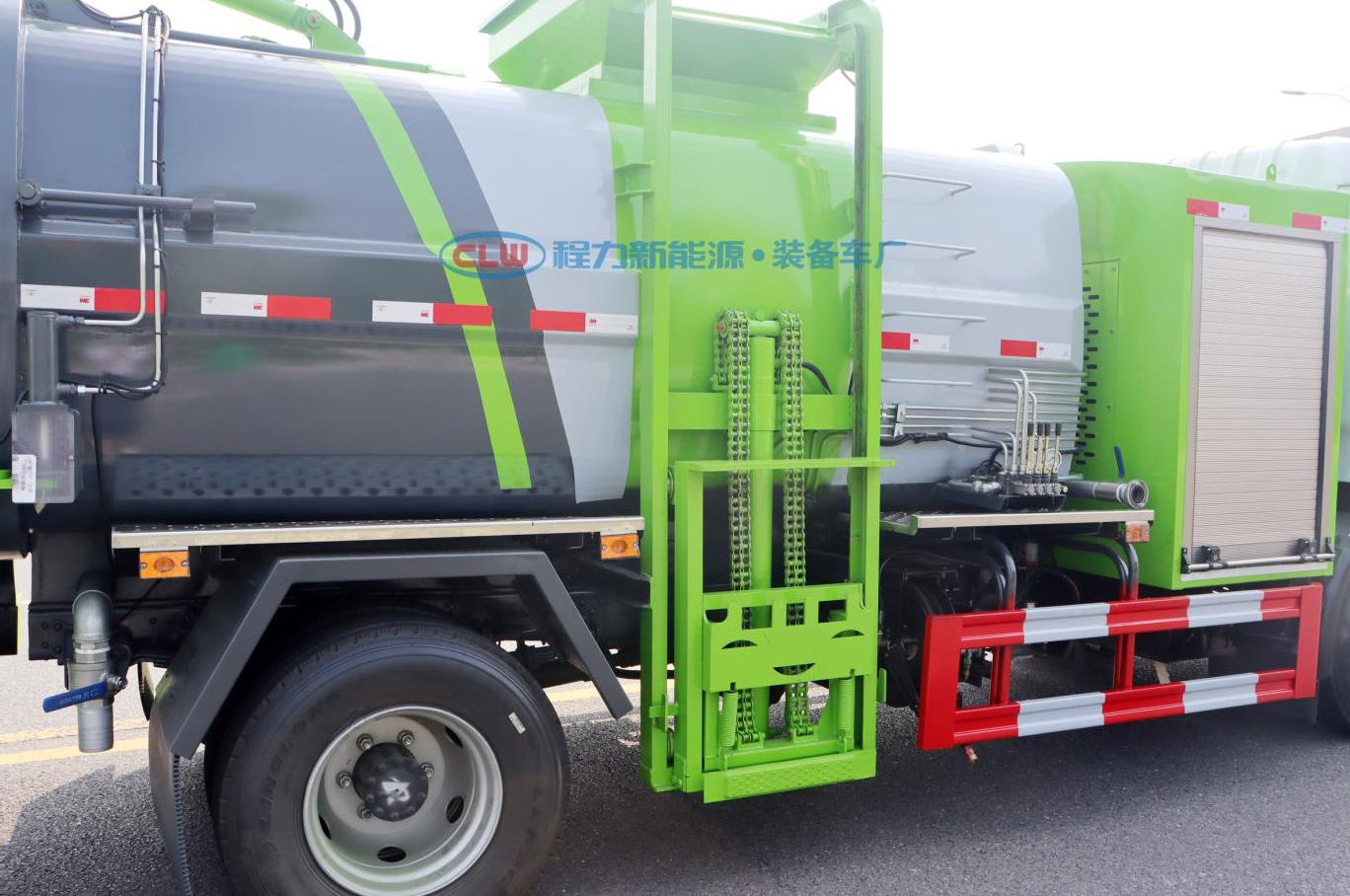

弧形罐體，邊四底五/邊五底六。2.長源/皖液油泵，長源/中梅多路閥，知名液壓油缸。3.全推鏟卸料（不帶舉升功能），具有干濕分離功能。液壓后蓋，后蓋配防腐硅膠密封條。4.后門液壓鎖緊 5.鏈條式提升機，可掛 120/240 升標準塑料垃圾桶。進料口蓋液壓開關。6.駕駛室內電控（提升機外部手動**），后門鎖緊與后蓋開關的操作具有防誤操作。7.箱體帶清洗裝置（液壓馬達帶動高壓泵、帶水箱）。

1. 加裝配置： 一、加裝密閉排料

二、選裝加熱功能，可加裝罐內加熱裝置：柴油燃燒機，碳鋼火道，設置高、低溫?cái)?shù)值進行自動點火、

熄火加熱；適用于冬季及嚴寒地帶，罐內廚余垃圾不會因溫度過低而凝固。三、可加裝后螺旋卸料裝置，可方便卸料到固定桶內。

箱

箱體厚度 /涂層

5mm/（罐體內部做防銹涂層）

體參數	箱體容積			5m3
	罐體材質		Q235 碳鋼
上 裝電機	類型		永磁同步電機
	冷卻方式		水冷
專 用參數	操作方式		遙控、手動、電動
	驅動方式		永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。
	液壓油缸	型式	焊接式液壓油缸
		品牌	海普瑞斯
	液壓馬達		三洋
	液壓閥組		中梅/海普瑞斯
	上裝**器		漢晟
	多路閥		中梅

整車技術參數
產品**	程力牌	公告批次	345
產品名稱	純電動餐廚垃圾車	產品型號	CL5090TCABEVCC
總質量(Kg)	8995	罐體容積(m3)
額定載質量(Kg)	2190,2000,1700	外形尺寸	6510x2190x2635
整備質量(Kg)	6610,6800,7100	貨廂尺寸	xx
額定載客(人)		準拖掛車總質量 (Kg)

接近角/離去角 (°)	21/16,21/17	前懸/后懸	1123/2087,1123/1587
軸荷(Kg)	3000/5995	**車速(Km/h)	90
備注	1、該車裝有側裝垃圾桶升降裝置,通過垃圾箱、提桶機構、推鏟、液壓系統等裝置,達到垃圾收集及卸料的作業功能;2、長度/前懸/軸距/后懸/離去角對應關系:6510/1123/3 300/2087/16,6510/1123/3800/1587/17;整備質量/額定載質量對應關系為(單位:kg)6610/ 2190;6800/2000;7100/1700;3、側防護裝置采用鋼材料 Q235,采用螺栓連接,后下部防護由專用裝置代替,離地面高度 495mm。4、.儲能裝置種類/生產企業:磷酸鐵鋰蓄電池/江西星盈科技有限公司;中航鋰電科技有限公司,選裝 ETC ;5、電機的額定/峰值功率分別為:80 kW/145kW;6、ABS 型號:CM4XL-4S/4M,生產廠家為:廣州瑞立科密汽車電子股份有限公司.
底盤技術參數
底盤型號	EQ1090KACEV	底盤品牌	東風牌
生產企業	東風汽車股份有限公司	生產地址	湖北省襄陽市
軸數	2	輪胎數	6
軸距	3300,3800
輪胎規格	8.25R16LT 14PR,9.5R17.5 14PR
鋼板彈簧片數	8/10+7
前輪距	1760	后輪距	1630
燃料種類	純電動	排放依據標準
發動機型號	發動機生產企業	排量	功率(Kw)
TZ290XSZ	成都中車電機有限公司	0	145

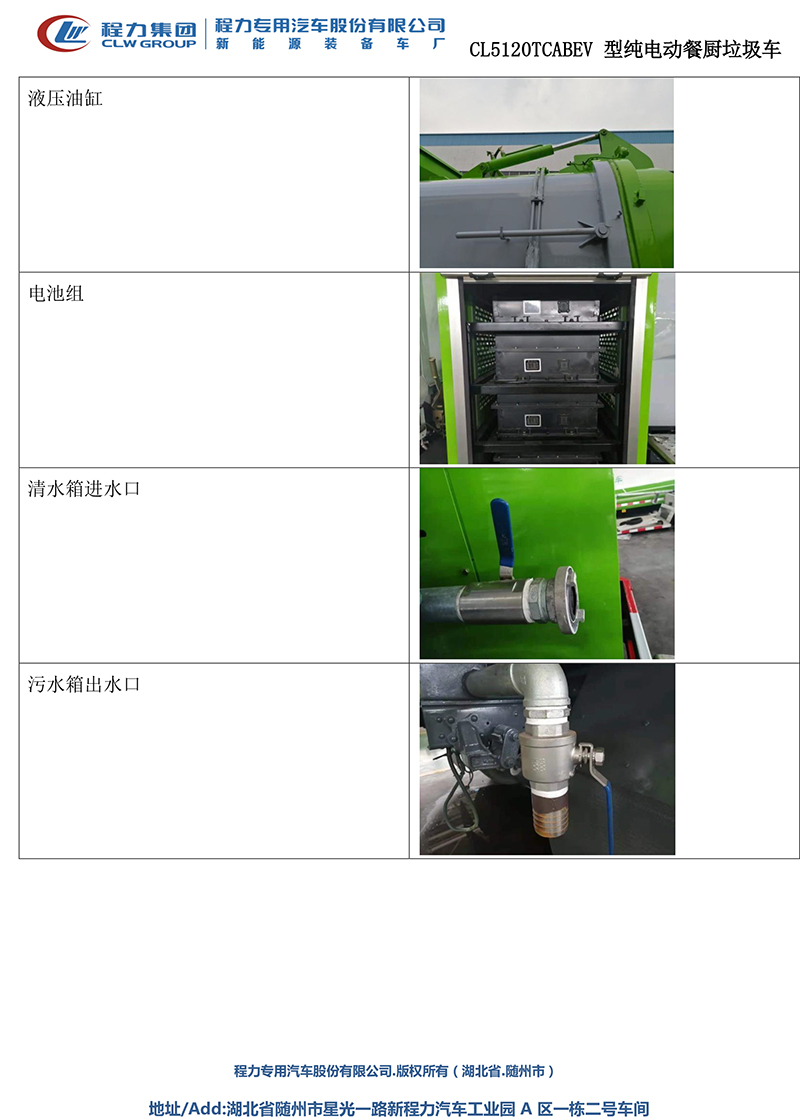

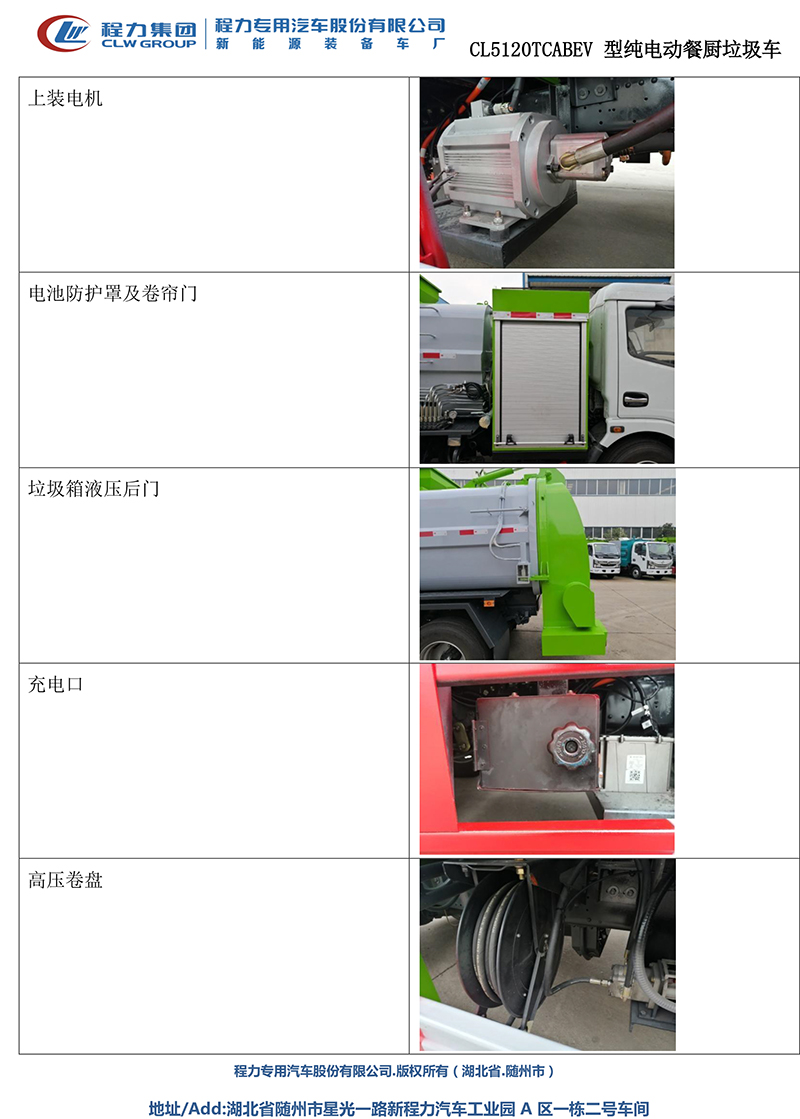

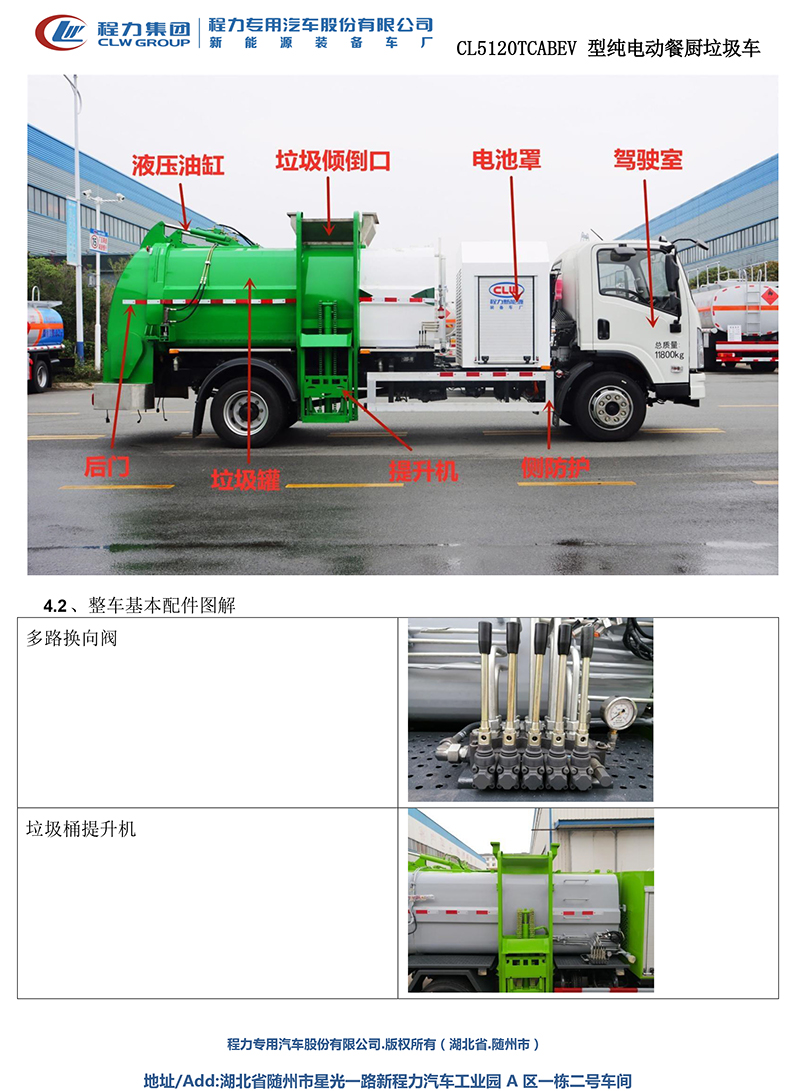

4、產品主要結構

售后服務承諾書

本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。

服務體系

一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。

三、服務宗旨：專業創造價值，誠信鑄就未來！

四、服務機構：在銷售公司下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。

服務原則

在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。

具體服務如下：

1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。

2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。

3、免費培訓操作員：

⑴ 由我廠安排工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
